運(yùn)輸包裝用拉伸纏繞膜檢測(cè)儀器

運(yùn)輸包裝用拉伸纏繞膜又名拉伸膜，是一類新興的工業(yè)用包裝膜制品。拉伸纏繞膜是在常溫下，利用機(jī)械拉伸裝置或手工將薄膜強(qiáng)行拉伸所產(chǎn)生的變形應(yīng)力，將貨物裹緊便于運(yùn)輸，貯藏的一種包裝方式，是國(guó)際上非常滸的一種包裝形式。采用進(jìn)口樹(shù)脂和先進(jìn)的流衍薄膜擠出生產(chǎn)工藝。具有拉伸性能好，耐撕裂，抗穿透性強(qiáng)，透明度高，自粘性佳以及回縮率高，包裝緊密，不會(huì)松散等特點(diǎn)?？蓮V泛用于化工原料、化肥、食品、機(jī)電產(chǎn)品、輕紡制品等單件或托盤(pán)包裝和其他捆扎包裝。

依據(jù)中華人民共和國(guó)包裝行業(yè)標(biāo)準(zhǔn)《BB/T 0024-2018 運(yùn)輸包裝用拉伸纏繞膜》介紹關(guān)于拉伸纏繞膜物理性能的測(cè)試方法。

拉伸纏繞膜黏性試驗(yàn)

黏性是指纏繞膜在拉伸或未拉伸狀態(tài)下，兩層膜之間的黏著性。

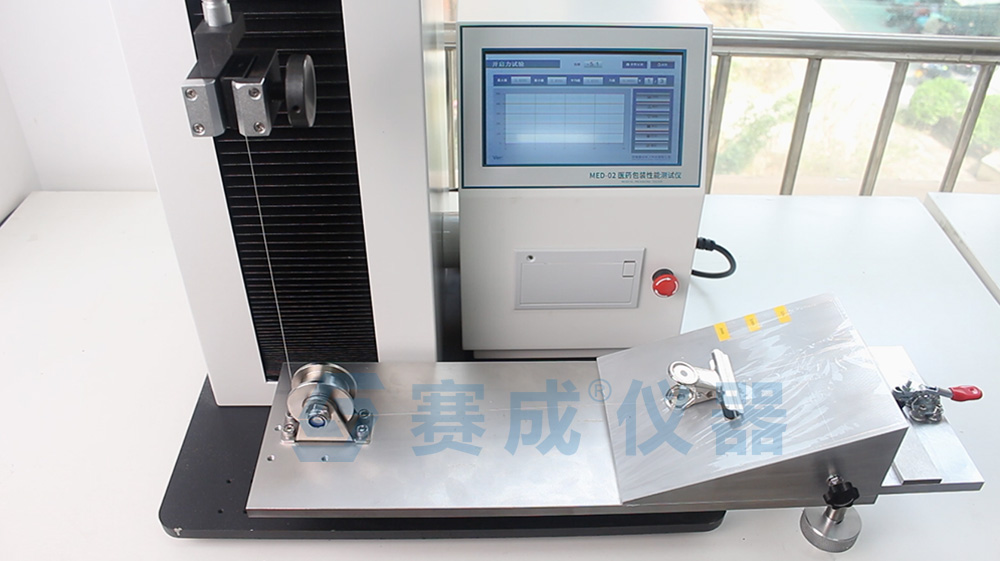

依據(jù)《BB/T 0024-2018 運(yùn)輸包裝用拉伸纏繞膜》附錄A中的試驗(yàn)裝置。試驗(yàn)樣品解卷1m后開(kāi)始取樣，試樣分別以500mm×125mm（縱×橫）、180mm×25mm（縱×橫）兩種為一組。將試樣依據(jù)標(biāo)準(zhǔn)中規(guī)定的方式裝夾成功后，以125mm/min±12.5mm/min的速度拉動(dòng)夾具，直至兩試樣分離，記錄分離過(guò)程中的最大力值，讀數(shù)精確至0.1N。

纏繞膜拉斷力和斷裂伸長(zhǎng)率測(cè)試

按GB/T 1040.3規(guī)定采用Ⅱ型試樣，寬度為15 mm。試驗(yàn)樣品應(yīng)在解卷1 m后開(kāi)始裁取，沿樣品長(zhǎng)度或?qū)挾确较虼蠹s等間隔均勻裁取。不得污染與損壞試樣，不準(zhǔn)徒手接觸試樣表面，不準(zhǔn)在試樣上做標(biāo)識(shí)，每一試樣的內(nèi)外兩面均用一般書(shū)寫(xiě)紙進(jìn)行分隔保護(hù)。并在分隔紙上標(biāo)識(shí)試樣的內(nèi)外面及縱橫向。試驗(yàn)時(shí)，電子拉力試驗(yàn)機(jī)夾具距離50 mm，標(biāo)距50 mm，試驗(yàn)速度250 mm/min士25 mm/min。縱、橫向各一組，每組試樣不少于5個(gè)，取算術(shù)平均值，精確到0.1 N。

纏繞膜彈性恢復(fù)、變形拉力保持和F力值測(cè)試

依據(jù)《BB/T 0024-2018 運(yùn)輸包裝用拉伸纏繞膜》附錄B。在每個(gè)試樣縱向上測(cè)量5個(gè)點(diǎn)的厚度，并取其算術(shù)平均值，厚度準(zhǔn)確至0.001 mm；將拉伸試驗(yàn)機(jī)鉗口距離調(diào)整為125 mm，使5個(gè)試樣分別置于試驗(yàn)機(jī)的兩夾具中，試樣縱軸與上下夾具的中心線相重合;試驗(yàn)速度為125 mm/min士12.5 mm/ min。將試樣拉伸至預(yù)定的伸長(zhǎng)率(50%、100%、150%、200%四種)等待60 s士2 s。試驗(yàn)機(jī)按原速度放松試樣至原始位置，等待180 s士2 s。試驗(yàn)機(jī)重新拉伸試樣至預(yù)定伸長(zhǎng)率位置。

纏繞膜抗穿刺強(qiáng)度測(cè)試

依據(jù)《BB/T 0024-2018 運(yùn)輸包裝用拉伸纏繞膜》附錄C。將試樣固定在標(biāo)準(zhǔn)規(guī)定的實(shí)驗(yàn)裝置夾具中。啟動(dòng)儀器將刺針以250mm/min±12.5mm/min的速度進(jìn)行實(shí)驗(yàn)，實(shí)驗(yàn)將在穿刺針完全穿過(guò)薄膜時(shí)停止。若薄膜在其他位置破裂時(shí)，則改試樣作廢。記錄試樣的破裂力（N）和破裂時(shí)的延伸量（mm）。

推薦設(shè)備：XLW系列電子拉力試驗(yàn)機(jī)

纏繞膜厚度測(cè)試

按照GB/T 6672的規(guī)定進(jìn)行。沿長(zhǎng)度方向裁取100mm的整幅試樣，放置30min后測(cè)20個(gè)點(diǎn)，讀數(shù)精確至0.001mm，取算術(shù)平均值。

推薦設(shè)備：CHY-CA 薄膜測(cè)厚儀

以上就是關(guān)于運(yùn)輸包裝用拉伸纏繞膜相關(guān)測(cè)試項(xiàng)目的介紹。
